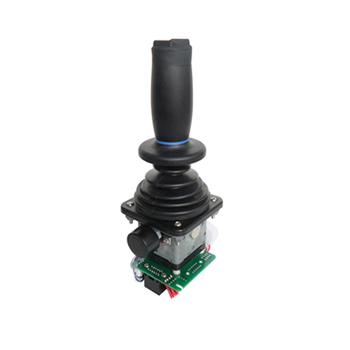

操纵杆HJ30

　　产品特点

　　·坚固耐用，可适用于工程车辆使用。

　　·单轴或双轴操作，可选择十字方向操作，或选择任意方向操作。

　　·角度检测器件为导电塑料电位器或霍尔传感器，具有较长的使用寿命，可至500万次操作。

　　·可配置大电流（10A）微动开关。

　　·有适合各种操作工况的操作上端可选。

　　·可选各种输出形式：电位器输出或者霍尔电压输出；标准电压或电流输出。

　　应用范围

　　该系列产品主要应用于旋挖钻机、高空消防车、起重机、盾构机、他电气和电液控制系统。

　　机械参数

　　摇动角度：±25º

　　使用寿命：大于200万次（电位器型），大于500万次（霍尔型）

　　启动力：5N

　　操作力：30N（最大）

　　限位力：大于300N

　　重量：460（无上端）

　　电气参数

　　电位器型

　　电源电压：小于36Vdc

　　总电阻值：5KΩ或10KΩ（±10%）

　　中心角度：±3º

　　最大功率：0.2W

　　霍尔型

　　电源电压：5.0±0.5Vdc

　　极限允许过电压：20Vdc

　　反向极限允许电压：-10Vdc

　　输出线性误差：两端时<±4%，中位时<±2%

　　电源电流(额定电源电压)：<11mA（双轴为22mA）

　　带转换电路

　　电源电压(标准电压输出)：9～18Vdc（U11～U15）

　　18～36Vdc（U21～U25）

　　电源电压(标准电流输出)：9～36Vdc

　　电源消耗电流：<20mA

　　最大输出电流：10mA（在标准电压输出时）

　　微动开关

　　负载能力：10A 30Vdc(阻性负载)

　　机械寿命：3000万次以上

　　电气寿命：20万次以上

　　绝缘电阻：100MΩ以上（500Vdc绝缘电阻计）

　　起始角度：±5°

　　环境参数

　　工作温度：-20℃～+70℃

　　存储温度：-40℃～+85℃

　　防护等级：IP65

　　微动开关

　　负载能力：10A 30Vdc(阻性负载)

　　机械寿命：3000万次以上

　　电气寿命：20万次以上

　　绝缘电阻：100MΩ以上（500Vdc绝缘电阻计）

　　起始角度：±5°
