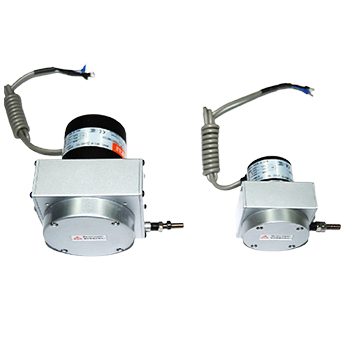

MPS-M-P拉绳位移传感器

　　拉绳位移传感器又称拉绳传感器、拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至十几米不等

　　MPS-S-P型为小型号增量型方波（AB相或ABZ相）输出型，测量行程长（100～1200mm），最大往复速度为1000mm/s，精度为±0.05%FS，解析度为：1mm，0.5mm，0.2mm，0.1mm，0.04mm。

　　MPS-M-P型为中型号增量型方波（AB相或ABZ相）输出型，测量行程长我1500～4000mm，最大往复速度为1000mm/s，在1500~2000mm行程时精度为±0.03%S、在2500~4000mm行程时精度为±0.05%FS，解析度为：1mm，0.5mm，0.2mm，0.1mm，0.05mm（为500密码，1000mm及2000mm行程所提供）。

　　MPS-L-P型为大型号增量型方波（AB相或ABZ相）输出型，测量行程长我4500～100000mm，最大往复速度为1000mm/s，精度为±0.05%FS，解析度为：1mm，0.5mm，其它则根据要求做。

　　Detection system检测方式incremental增量型

　　Output wave输出波形Square Wave方波

　　Effective Stroke（mm）量测行程（200mm~5000mm）之间量程任意可选

　　Resolution（mm/Pulse）解析1,0.5,0.2,0.1,0.05(0.05mm only for stroke：500,1000,2000mm)

　　Accuracy精度（strok500~1000mm）：±0.03%FS，±1count；（strok2000~5000mm）：±0.05%FS，±1count

　　Output phase输出相AB phase or ABZ phase

　　Electronics电路特性Voltage电压型，Open Collector电流型，Push Pull推挽式or Line Driver差动式

　　Power supply工作电压DC12V-24Vdc，DC5V fixed

　　Current Consumption消耗电流≤30mA

　　Output Capacity输出容量Sync.current：20mA，Residual voltage：0.5V or less

　　Max Response最大响应频率10KHz~50KHz

　　Phase different相位差A,B phase different 90℃±45(T/±T/8)，Z phase T±T/2

　　Wave Form Rise/Fall波形上下时间2us or less

　　ECHANICAL SPEC.

　　Measurement Wire线径规格（stoke﹤3m）Diameter：0.6mm；SUS304 with fluorine-coated；Breaking load：16kg（stoke≥3m）Diameter:0.7mm；SUS304 with fluorine-coated；Breaking load：23kg

　　Starting torque（at25℃）起动转轴≥600g

　　Max.Measuring Wire Velocity（go and back）最大往复速度1000mm/sec

　　Vibration震动10g（10±1500Hz）

　　Polarity极性保护against reverse protection（not with 5v）

　　Shock冲击20g PER 11 ms

　　Weight重量﹤1000g

　　Starting torque on spring拉力(stroke﹤2m)max.600g;(stroke≥2m)max.900g

　　MECHANICAL SPEC.

　　Operating Temp工作温度0℃～＋70℃

　　Storage Temperature储存温度-20℃～＋80℃

　　Life寿命Typical﹥1×106cyle

　　Protection保护等级IP65（only for encoder housing）
