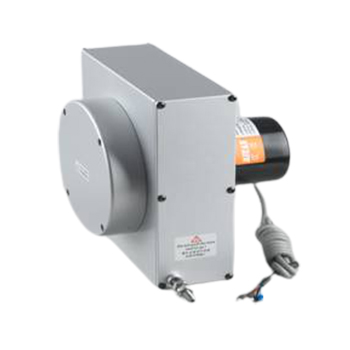

拉绳电子尺、拉绳编码器

　　拉绳位移传感器是直线位移传感器在结构上的精巧构成，充分结合了角度传感器和直线位移传感器的优点，成为一款安装尺寸小、结构紧凑、测量行程大、精度高的传感器，行程从几百毫米至十几米不等。

　　MPS-L-V型为大型号电压信号（V1:0~5V DC，V2:0~10V DC）输出型，测量行程长（4500～100000mm），最大往复速度为600mm/s，精度高（0.25～0.1%FS），重复性达±0.05%FS。

　　MPS-M-V型为中型号电压信号（V1:0~5V DC，V2:0~10V DC）输出型，测量行程长（1500～4000mm），最大往复速度为1000mm/s，精度高（0.3～0.1%FS），重复性达±0.05%FS。

　　MPS-S-V型为小型号电压信号（V1:0~5V DC，V2:0~10V DC）输出型，测量行程长（100～1200mm），最大往复速度为500mm/s，精度高（0.3～0.1%FS），重复性达±0.02%FS。

　　LECTRICAL SPEC.

　　Effective Stroke（mm）量测行程（500mm~20000mm）之间量程任意可选

　　Output Signal Mode输出信号模式0～5Vdc or 0～10Vdc

　　Linearity线性度±0.3%FS（standard class）；±0.15%FS(precision class)

　　Repeatability重复性±0.05%FS

　　Resolution解析Essentially infinite本质无穷

　　Measurement Wire线径规格Diameter1mm SUS304 with fluorine-coated

　　Sensor传感器Wire-winding and hybrid potentiometer绕线混合电位器

　　Starting force拉力≦2200g

　　Max.Measuring Wire Velocity（go and back）最大往复速度1000mm/sec

　　Weight重量≤1000g

　　MECHANICAL SPEC.

　　Power supply供应电压10～24Vdc for 0-5V volt output，12-24Vdc or 0-10volt output

　　Power Current供应电流10mA max

　　Zero and Span Adjustment零度和满度调节Please detailed product instruction booklet请见详细产品说明书

　　ENVIRONMENTAL SPEC.

　　Operating Temp工作温度0℃～＋70℃

　　Storage Temperature储存温度-20℃～＋80℃

　　Vibration震动10Hz to 2000Hz

　　Protection保护等级IP65（only for encoder housing）
