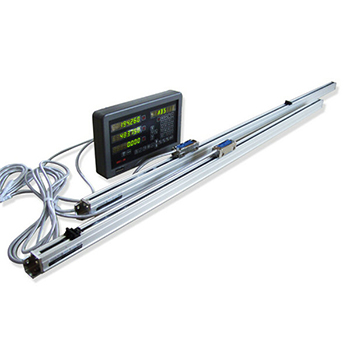

万濠光栅尺
光栅尺的用途：
目前在精密机加工和精密位移测量时常采用光栅尺做为测量传感器，其后面直接接入二次仪表，或数控系统进行位移测量。测量的精度主要有传感器精度决定。随着电子技术和单片机技术的发展，光栅传感器在位移测量系统将得到更广泛应用，并逐步向智能化方向转化。该测量系统采用光栅移动产生的莫尔条纹与电子电路相结合来完成对位移量的自动测量，它具有判别光栅移动方向、预置初值、实现自动定位控制及过限报警、自检和掉电保护以及误差修正等功能。
万濠WTB系列光栅尺参数：
测量范围：200mm～3000mm
分辨率为：5um（0.005mm）
单向重复精度：2um(0.002mm)
反向重复精度：3um(0.003mm)
光栅栅距：0.02mm
光栅栅线：50线对/mm
反应速度：120m/min(0.005mm)20m/min(0.001mm)
工作温度：0-45℃
存储温度：-20℃-70℃
输出讯号：TTL、EIA-422-A
供应电压：DC 5V±5%、24V
电缆线长：3.5米(可加长)
读数头滑动系统：垂直式五轴承，滑行畅顺
